產品概述 名 稱 單 位 參 數 額定電壓 kV 10 最高工作電壓 kV 12 額定頻率 Hz 50/60 主母線額定電流 A 630 主回路、接地回路額定短時耐受電流 kA/s 20/3 主回路、接地回路額定峰值耐受電流 kA 50 主回路、接地回路額定短路關全電流 kA 50 負荷開關額定電流開斷次數 次 100 額定轉移電流 A 1700 熔斷器******額定電流 A 160 熔斷器開斷電流 kA 31.5 、 50 機械壽命 次 2000 1min 工頻耐壓（有效值） kV 42/48 雷電沖擊耐受電壓（峰值） kV 75/85 二次回路 1min 工頻耐壓 kV 2 防護等級 IP3X

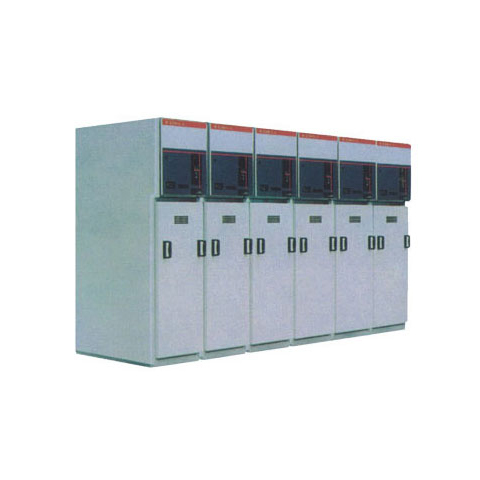

該產品是引進國外先進技術并按照國內農網及城網改造之要求而研制、開發的新一代高壓電器產品。經嚴格的型式試驗和長期試運行考核，各項技術性能指標全部達到IEC298和GB3906標準。單元柜的主開關、操作機構及元器件采用ABB公司原裝件SFL-12/24型或國產FLN36-12D型SF6開關設備，也可根據用戶需要配裝ABB公司原裝HAD/US型SF6斷路器或VD4-S型真空斷路器，其操作方式分為手動、電動兩種。柜體采用進口敷鋁鋅板經數控機床加工而成，防護等級達到IP3X，并具有可靠的機械聯鎖和防誤操作功能。本產品具有體積小、重量輕、外形美觀、操作簡便、長壽命、高參數、無污染、小維護等極其顯著的特點。適用于交流50HZ、10kV的電力網絡中，作為電能的接受和分配之用。
使用環境
① 海拔不超過2500米；
② 周圍空氣溫度：上限+40℃，下限-35℃；
③ 相對濕度：日平均值不大于95%，月平均值不大于90%；
④ 周圍空氣不受腐蝕氣體或可燃性氣體、水蒸氣等明顯污染；
⑤ 無經常性的劇烈振動。
技術參數
相間、對地 / 隔離斷口
相間、對地 / 隔離斷口
